沉淀硬化不銹鋼是一種通過熱處理手段使合金元素在基體中沉淀析出，從而提高強度和硬度的不銹鋼，可分為馬氏體型、半奧氏體型和奧氏體型三類。

一、產品參數

1.尺寸：定制

2.材質：沉淀硬化不銹鋼，17-7 PH/17-4 PH/15-5 PH等。

3.熱處理：退火、固溶、時效

4.表面處理：拋光/黑色表面

5.形狀：圓棒/方條/板

6.運輸包裝：木箱

7.保修期：一年

二、特點

高強度：經過沉淀硬化處理后，其強度可與高強度合金鋼媲美，抗拉強度最高可達 1850MPa。

優異的耐蝕性：耐蝕性與奧氏體不銹鋼相當，能在多種腐蝕環境中使用。

良好的加工性能：“先軟態加工后強化” 的特性，使其可在固溶處理后進行加工成型，再通過時效強化，降低了加工成本。

較好的焊接性：在一定條件下可以進行焊接，但需要注意焊接工藝。

固溶處理：一般加熱溫度在 1020-1040℃，保溫后水冷或油冷，獲得均勻的奧氏體組織，此時材料硬度較低，便于加工。

時效處理：固溶處理后的材料在 480-620℃進行時效處理，使合金元素沉淀析出，提高強度和硬度。如 17-4PH 在 480℃時效后，抗拉強度 σb≥1310MPa。

三、應用

沉淀硬化不銹鋼廣泛應用于航空航天領域，用于制造飛機發動機部件、起落架等；在石油化工領域，可制造閥門、泵軸等；在醫療器械領域，可用于制造手術器械、植入物等；還可用于機械制造領域，制造各種高強度機械零件。

四、生產流程

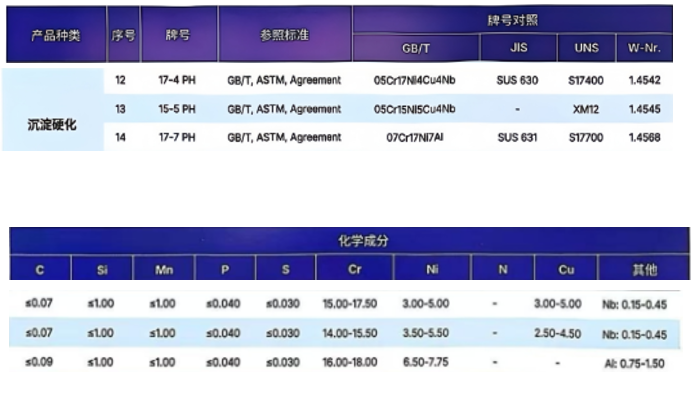

五、鋼號及化學元素
